A hidegvizes kalorifer egy légcsatornába építhető hőcserélő, amelyben hideg víz áramlik, miközben a rendszer ventilátora levegőt vezet át a lamellák között. A levegő lehűl, majd a légcsatorna továbbítja a kiszolgált térbe. A berendezés tehát önmagában nem teljes klímaberendezés: hűtöttvíz-ellátásra, légmozgatásra, szabályozásra és megfelelő kondenzvíz-kezelésre is szükség van.
Mi a kalorifer?
A kalorifer olyan hőcserélő, amely a rajta átáramló levegő hőmérsékletét változtatja meg. Meleg vizes vagy elektromos kivitelben fűtheti, hideg vizes kivitelben pedig hűtheti a levegőt. A légtechnikai rendszer ventilátora biztosítja a légáramot; a kalorifer feladata a hőátadás.
A hidegvizes változat belsejében jellemzően rézcsövekből és alumínium lamellákból kialakított hőcserélő található. A csövekben áramló hideg víz hőt von el a lamellák között áthaladó levegőtől.

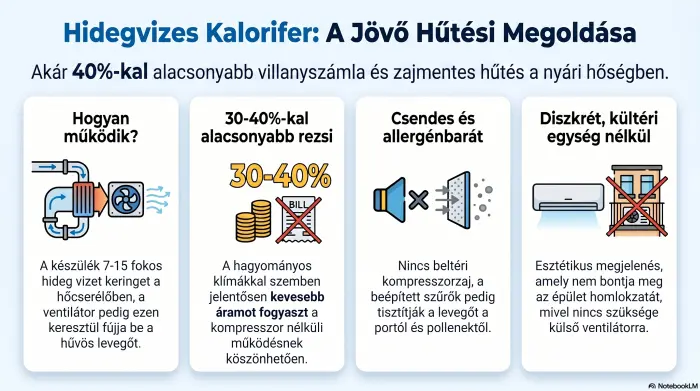

Hogyan működik a hidegvizes kalorifer?
- A központi hűtőgép vagy más hűtöttvíz-forrás hideg vizet juttat a hőcserélőbe.
- A ventilátor levegőt mozgat át a kaloriferen.
- A levegő hőt ad át a hideg felületnek, ezért lehűl.
- A lehűtött levegő a légcsatornán keresztül jut a helyiségbe vagy zónába.
- A felmelegedett víz visszatér a hűtöttvíz-rendszerbe.
Ha a hőcserélő felülete a levegő harmatpontja alá hűl, nedvesség csapódhat ki rajta. Ez a hűtés természetes következménye lehet, ezért a kondenzvíz összegyűjtését és biztonságos elvezetését már a tervezéskor meg kell oldani.
Mikor lehet jó választás?
A hidegvizes kalorifer különösen akkor illeszthető jól a rendszerbe, ha az épületben már rendelkezésre áll hűtött víz és gépi légszállítás. Használható például szellőzőrendszerhez kapcsolt zónahűtésben, irodai vagy kereskedelmi épületben, műhelyben, közösségi térben és más légtechnikával kiszolgált helyiségben.
Egy meglévő fűtési csőhálózat önmagában nem jelenti azt, hogy a hűtés egyszerűen megoldható. Ellenőrizni kell a hűtöttvíz előállítását, a csövek párazáró szigetelését, a szivattyút, a szabályozást, a légszállítást és a kondenzvíz útját is.
Miből áll egy működő rendszer?
- Hűtöttvíz-forrás: ez állítja elő a szükséges vízhőmérsékletet.
- Hőcserélő: a kalorifer adja át a levegő hőjét a víznek.
- Ventilátor: biztosítja a szükséges légmennyiséget.
- Szivattyú és szerelvények: keringetik és szabályozzák a vizet.
- Vezérlés: a hűtési igényhez igazítja a működést.
- Párazáró szigetelés: mérsékli a hideg felületeken kialakuló páralecsapódás veszélyét.
- Kondenzvíz-elvezetés: elvezeti a hőcserélőn kiváló nedvességet.
A légtechnikai elemeket nem célszerű külön-külön méretezni. A kalorifer nyomásvesztesége befolyásolja a ventilátor munkapontját, a vízoldali ellenállás pedig a szivattyú és a szabályozó szerelvények kiválasztását.
Milyen adatok alapján választható ki?
A névleges csőátmérő önmagában nem elegendő. A kiválasztáshoz többek között ezekre az adatokra van szükség:
- a légszállítás;
- a belépő levegő hőmérséklete és páratartalma;
- a kívánt kilépő levegő-hőmérséklet;
- a be- és kilépő víz tervezett hőmérséklete;
- a szükséges hűtőteljesítmény;
- a levegő- és vízoldali nyomásveszteség;
- a légcsatorna mérete és a rendelkezésre álló hely;
- a kondenzvíz elvezetésének lehetősége.
A CWK hidegvizes hűtőkalorifer termékoldalán a különböző méretekhez légszállítási, nyomásesési, vízoldali és hűtőteljesítmény-adatok is találhatók. A táblázatból azonban csak a teljes rendszer ismert tervezési adataival választható megfelelő modell.
Milyen előnyei lehetnek?
- jól illeszthető központi hűtöttvizes és légtechnikai rendszerekhez;
- egy berendezéssel egy teljes légcsatorna vagy zóna levegője kezelhető;
- a hűtőközeg nem a helyiségben elhelyezett egységhez, hanem központi rendszerhez kötődik;
- méretezett szabályozással a teljesítmény a hűtési igényhez igazítható;
- a készülék a légcsatornában, a helyiségen kívül is elhelyezhető.
Ezek nem jelentenek automatikusan alacsonyabb fogyasztást vagy csendesebb működést. A rendszer eredményességét a hűtőgép, a ventilátor, a szivattyú, a csatornahálózat, a szabályozás és az üzemeltetés együtt határozza meg.
Mire kell különösen figyelni?
Kondenzvíz és páralecsapódás
A hideg felületen kiváló víz károsíthatja a szigetelést, az álmennyezetet vagy az épületszerkezetet. A csepptálca, az elvezetés, a megfelelő lejtés és a párazáró szigetelés ezért nem kiegészítő kényelmi elem, hanem a rendszer fontos része.
Légellenállás
A hőcserélő ellenállást jelent a légáramban. Ha a ventilátor nem tudja leküzdeni ezt a nyomásveszteséget, csökkenhet a légszállítás és a hűtőteljesítmény. A ventilátort és a kalorifert ezért együtt kell vizsgálni.
Vízminőség és karbantartás
A hőcserélő felülete, a szűrők és a kondenzvíz útja idővel szennyeződhet. A hozzáférhető beépítés megkönnyíti az ellenőrzést és tisztítást. A vízoldali rendszer állapotára, légtelenítésére és fagyvédelmére szintén figyelni kell az adott kialakítás szerint.
Kalorifer vagy helyiségenkénti klíma?
A két megoldás nem egyszerűen egymás helyettesítője. A helyiségenkénti klíma önálló hűtőkört és közvetlen helyiségszabályozást adhat. A hidegvizes kalorifer inkább központi légtechnikai rendszer részeként előnyös, amikor a levegőt egy vagy több zóna számára kezelik.
A döntéshez az épület adottságait, a meglévő gépészetet, a helyiségenkénti szabályozási igényt, a használati időt és a teljes életciklus költségét együtt kell vizsgálni.
Kapcsolódó fogalmak: anemosztát és mennyezeti rács, valamint az axiálventilátor működése és alkalmazása.
Kapcsolódó tervezési szempont: az épület egészének korszerűsítéséhez az energetikai felújítás helyes sorrendje ad további támpontot.
Gyakori kérdések
A hidegvizes kalorifer önállóan képes hűteni?
Nem, a kalorifer önmagában csak hőcserélő. Működéséhez hűtöttvíz-forrás, vízkeringetés, ventilátor, légcsatorna és szabályozás szükséges. Hűtési üzemben a kondenzvíz kezeléséről és a hideg csővezetékek párazáró szigeteléséről is gondoskodni kell.
Beépíthető meglévő szellőzőrendszerbe?
Igen, ha a meglévő rendszer légszállítása, ventilátora, csatornamérete és hozzáférhetősége megfelel, valamint biztosítható a hűtött víz és a kondenzvíz-elvezetés. A kalorifer nyomásvesztesége miatt a ventilátor munkapontját is ellenőrizni kell; a csőátmérő egyezése önmagában nem elegendő.
Miért keletkezik kondenzvíz a hűtőkaloriferen?
Azért, mert a levegő nedvessége kicsapódik, amikor a hőcserélő felülete a levegő harmatpontja alá hűl. A víz elvezetése, a csepptálca és a párazáró szigetelés megakadályozhatja, hogy a nedvesség a légcsatornában vagy az épületszerkezetben okozzon kárt.
Milyen adat a legfontosabb a méret kiválasztásakor?
Nincs egyetlen elegendő adat. A szükséges légmennyiséget, a levegő belépő és kívánt kilépő állapotát, a vízhőmérsékleteket, a hűtőteljesítményt, valamint a levegő- és vízoldali nyomásveszteséget együtt kell figyelembe venni. A kiválasztást ezért műszaki méretezésre érdemes alapozni.
Energiatakarékosabb-e a hidegvizes kalorifer a klímánál?
Erre rendszeradatok nélkül nem adható általános igen vagy nem válasz. A fogyasztást nemcsak a kalorifer, hanem a hűtött vizet előállító berendezés, a szivattyú, a ventilátor, a szabályozás, a csatornahálózat és az épület hőterhelése együtt határozza meg.
